Directive GEOMETRIE ou MAILLAGE

Le code MÉLINA ne contient pas de module de maillage. Le maillage est fourni au code par lecture d'un fichier contenant la définition du maillage selon le format MÉLINA. La lecture du fichier de maillage est déclenchée par la lecture de la directive MAILLAGE ou MESH dans le module de lecture lecgeom.
Un tel fichier peut provenir d'un mailleur quelconque mais doit alors être transformé en fichier au format MÉLINA (une interface MÉLINA-Modulef, baptisée mome a été développée et fait partie de la distribution de MÉLINA).
Les renseignements contenus dans un fichier de maillage au format MÉLINA, que tout programme de maillage peut fournir sous une forme ou une autre, sont exclusivement géométriques. Ils permettent de définir la dimension d'espace, le nombre des éléments du maillage, les types (géométriques) des éléments, les coordonnées et la numérotation des points élément par élément, et la définition des domaines géométriques.
Le fichier de maillage peut en outre contenir quelques renseignements supplémentaires définissant par exemple le niveau d'impression du maillage ou les formats selon lesquels sont lues, sur le fichier, les coordonnées des points et leur numérotation globale.

La directive MAILLAGE ou MESH s'énonce :

Syntaxe

< MAILLAGE >

[ IMPRESSION [DE] [NIVEAU] ||I ]

[ LECTURE [SUR] FICHIER ||C ]

Syntax

< MESH >

[ PRINT LEVEL ] ||I ]

[ READ FROM FILE ||C ]

où
||C est le nom du fichier contenant le maillage au format MÉLINA; par défaut le fichier est celui contenant les directives (qui est lui même, par défaut, le fichier des entrées standard).
||I est le niveau d'impression.
La commande IMPRESSION DE NIVEAU, dont la valeur par défaut 0 correspond à `aucune impression', et que l'on retrouvera partout, est utilisée ici pour l'impression (!) sur le fichier d'impression secondaire IMPSDR de renseignements concernant le maillage, renseignements d'autant plus abondants que la valeur ||I suivant le mot-clé IMPRESSION DE NIVEAU est élevée.

Exemple

GEOMETRIE SUR LE FICHIER 'mon_directory_de_maillages/mon_maillage'

Structure d'un fichier de maillage

Le fichier de maillage est constitué de 4 parties:

Description du format du fichier

Le format de lecture du fichier est fourni par la donnée des mots-clés suivants :

Syntaxe

[ FORMAT [DE] LECTURE

[ [DES] COORDONNEES < ||C*50 ^ '*' > ]

[ [DE LA] NUMEROTATION [GLOBALE] < ||C*50 ^ '*' > ]

[ < SANS ^ AVEC > COMMENTAIRE ]

]

qui permet de définir le format de lecture des coordonnées des points du maillage, de la numérotation des points du maillage, et d'indiquer si le fichier contient ou non des lignes commentaires.
Les chaînes ||C*50 doivent être des champs valides au sens de l'instruction FORMAT de Fortran77 ou bien la chaîne `*' pour une lecture en format libre.
Ces sous-directives sont optionnelles, les valeurs par défaut associées à cet ensemble de mots-clés correspondent à la syntaxe :

Valeurs par défaut

FORMAT DE LECTURE DES COORDONNEES '6E12.4'

DE LA NUMEROTATION GLOBALE '18I4'

AVEC COMMENTAIRE

Procédures concernées, module lecgeom
LCGMAI	Lecture du fichier de maillage proprement dit.
LCFORM	Lecture des formats de lecture des coordonnées des points et de la numérotation globale des points.

Description globale du maillage

Il s'agit ici d'une sous-directive obligatoire : elle permet de définir de manière implicite la dimension d'espace par le nombre de variables d'espace ainsi que le nombre d'éléments du maillage.

Syntaxe

DESCRIPTION GLOBALE [DU] [MAILLAGE]

[ [NOM] [DES] VARIABLES [D''] ESPACE : + ||C ]

NOMBRE [D''] ELEMENTS : ||I ]

Le caractère : n'est utilisé ici que pour faire joli; il s'agit d'un caractère séparateur
de données qui peut être remplacé par un blanc :>)

Exemple 3D, variables cartésiennes

DESCRIPTION GLOBALE DU MAILLAGE

NOMS DES VARIABLES D''ESPACE : 'X' 'Y' 'Z'

NOMBRE D''ELEMENTS : 100

Exemple 3D, variables polaires

DESCRIPTION GLOBALE DU MAILLAGE

NOMS DES VARIABLES D''ESPACE : 'RHO' 'THETA'

NOMBRE D''ELEMENTS : 857

Procédure concernée, module lecgeom

LCDESG

Lecture de la description globale du maillage : noms des variables d'espace (définition de la dimension d'espace NDIM de COMMON/GLOBAL/ et création du tableau #ARIAB), nombre d'éléments (variable NBTEL de COMMON/GLOBAL/).

Structures de données mises à jour

#ARIAB	tableau des noms des variables d'espace.
NDIM	dimension d'espace, variable du COMMON/GLOBAL/.
NBTEL	nombre d'éléments du maillage, variable du COMMON/GLOBAL/.

Description élémentaire du maillage

L'ensemble des éléments du maillage est partitionné en blocs d'éléments consécutifs de même type géométrique. La sous-directive BLOC permet de définir cette partition sous la forme :

Syntaxe

+ BLOC [DE]

< < HEXAEDRES ^ PRISMES ^ TETRADEDRES ^ QUADRANGLES ^ TRIANGLES ^ SEGMENTS >

DE LAGRANGE [ AUX POINTS DE GAUSS-LOBATTO ]

< < P1 ^ Q1 ^ P2 ^ Q2 ^ P3 ^ Q3 ^ Q4 ... Q9 ^ Q10 >

^ < D'ORDRE ^ DE DEGRE > ||I

^ [TYPE] [GEOMETRIQUE] ||A

> : ||I_E ELEMENTS

où
||A est un mot-clé définissant le type des éléments du bloc
||I_E leur nombre.
Par exemple le mot-clé
TE01 représente les tétraèdres de Lagrange de type 1 (à 4 noeuds),
TR01 les triangles de Lagrange de type 1 (à 3 noeuds),
HE02 les hexaèdres de Lagrange de type 2 (à 27 noeuds), etc.
La liste complète des éléments reconnus dans MÉLINA se trouve dans la documentation de la librairie ef3d.

Le mot-clé ELEMENTS est obligatoire, il indique la fin d'un bloc et le dernier mot-clé ELEMENTS du groupe de mots-clés BLOC provoque la lecture des données définissant les éléments (cf. ci-dessous), il ne doit être suivi d'aucun commentaire dans le fichier.

Par exemple, en dimension 2, pour un maillage constitué de 10 triangles numérotés de 1 à 10, 5 quadrangles numérotés de 11 à 15 et 15 triangles numérotés de 16 à 30, de type Lagrange d'ordre 2

Exemple
BLOC DE	TRIANGLES DE LAGRANGE P2 : 10 ELEMENTS
	QUADRANGLES DE LAGRANGE Q2 : 5 ELEMENTS
	TRIANGLES DE LAGRANGE P2 : 15 ELEMENTS

ou encore, de manière équivalente

BLOC DE TYPE GEOMETRIQUE	TR02 : 10 ELEMENTS
	QU02 : 5 ELEMENTS
	TR02 : 15 ELEMENTS

Cette description est suivi du corps du fichier de maillage qui définit la liste des éléments du maillage. Ce corps est constitué des coordonnées des points et de leur numérotation globale. Étant donné le volume que ces informations peuvent représenter, ces données sont lues directement à l'aide de l'ordre de lecture sur fichier séquentiel formatté READ (et donc pas comme des directives interprétées).
Les coordonnées et les numéros globaux des points sont lus élément par élément selon le format par défaut ou celui défini par la directive FORMAT.
La liste des coordonnées des points d'un élément peut être précédée d'une ligne de commentaire, ainsi que la liste de leurs numéros globaux, voir la sous-directive SANS ^ AVEC COMMENTAIRE du mot-clé FORMAT de la directive GEOMETRIE, et les exemples complets de fichiers de maillage 2D et 3D plus loin.

Ce corps n'étant pas lu par directive, aucune ligne commentaire autre que celles prévues par le mot-clé COMMENTAIRE ne doit y apparaître.

Procédures concernées, module lecgeom

LCDESL	Lecture de la description des blocs d'éléments du maillage (cf. mot-clé BLOC) et création de la structure #LOKEL ou de son ersatz du COMMON/GLOBAL/ (variables NBBBLK et NU1BLK).
RDELEM	Lecture des données définissant un élément.
RDCOOR	Lecture des coordonnées des points d'un élément selon le format de lecture par défaut ou le format déclaré par directive, calcul de l'orientation de l'élément et construction de la structure #ORPTL, tableau de niveau 0, contenant les coordonnées des points du maillage distribuée élément par élément.
RDNUGL	Lecture de la numérotation globale des points d'un élément et construction de la structure #GNEEL contenant la numérotation globale des points du maillage, distribuées élément par élément. Le niveau (NIVENG) du tableau contenant la structure est le numéro de type de l'interpolation géométrique : 1 pour les éléments de Lagrange de type 1, 2 pour les éléments de Lagrange de type 2, etc.

Structures de données mises à jour

#LOKEL	Structure décrivant les types des éléments.
#ORPTL	Tableau des coordonnées des points des éléments.
#GNEEL	Tableau des numéros des points des éléments.

Définition des domaines géométriques

Le maillage complet étant défini par la liste des éléments ci-dessus, la dernière partie du fichier de maillage contient les listes des constituants des différents domaines géométriques, sur lesquels seront définis les calculs, par exemple des termes (intégrales) de la formulation variationnelle.

La définition de chaque domaine débute par le mot-clé DOMAINE:

DOMAINE ||C

où ||C est la chaîne de caractères représentant le nom du domaine.
La liste des constituants du domaine est défini de la manière suivante:
-- pour un domaine volumique en dimension 3 ou surfacique en dimension 2:

Syntaxe

+ E[LEMENT] ||I [ / ||J ]

-- pour un domaine de dimension inférieure à la dimension d'espace (domaines de bord par exemple):

Syntaxe

+ E[LEMENT] ||I₁

< F[ACE] ||I₂ ^ A[RETE] ||I₂ ^ P[OINT] ||I₂ >

En dimension 2, les mots-clés FACE ou F et ARETE ou A sont équivalents et caractérisent un domaine linéique.

Exemple 1 : Domaine volumique en 3D ou surfacique en 2D

DOMAINE 'OMEGA'

ELEMENTS 1 3 5 7 8 9

DOMAINE 'OMEGA'

ELEMENTS 1 3 5 7 ELEMENTS 8 9

ou encore, de manière équivalente

DOMAINE 'OMEGA'

E 1 E 3 E 5 E 7 E 8 E 9

DOMAINE 'OMEGA'

E 1 3 5 7 ELEMENT 8 9

Exemple 2: Domaine surfacique en 3D

DOMAINE 'GAMMA'

  ELEMENT 1 FACE 3 ELEMENT 2 FACE 2 ELEMENT 7 FACE 2

DOMAINE 'GAMMA'

  E 1 F 3 E 2 F 2 E 7 F 2

Procédure concernée, module lecgeom

LCNOMD Lecture des noms des domaines géométriques (construction du tableau des noms de domaine #OMDOM).

LCDOMA Lecture des constituants d'un domaine géométrique (construction d'une structure #ISTEL, dont le niveau est le numéro du domaine géométrique, i.e. le rang de son nom dans le tableau des noms de domaine #OMDOM).

LCELDO Cas d'un constituant volumique, i.e. d'un élément dont la dimension est égale à la dimension d'espace.

LCFADO Cas d'un constituant de dimension inférieure àla dimension d'espace, c'est-à-dire un domaine de bord : face, arête ou point.

Structures de données mises à jour

#OMDOM Noms des domaines géométriques.

#ISTEL Structures décrivant les domaines géométriques.

#TERDO Structure décrivant les calculs sur les domaines.

            Fin du fichier de maillage

Le fichier contenant les données du maillage se termine obligatoirement par le mot-clé:

FIN

qui provoque un retour à la lecture sur le fichier de données des directives.

Un exemple de fichier de maillage 2D

Nous donnons ci-dessous le fichier complet d'un maillage P₁ de la région bidimensionnelle, constituée de deux couronnes circulaires concentriques adjacentes Ω₁ et Ω₂ (figure 1). La frontière commune aux deux domaines sera notée Γ₁ ou Γ₁ selon qu'elle est considérée comme frontière de Ω₁ ou de Ω₂. Ces deux définitions, qui recouvrent toutes deux la ligne brisée dont les sommets sont les points 5,6,7,8,9 de la figure 2, se retrouvent dans le fichier de maillage, les domaines `Gamma1' et `Gamma2' étant définis par l'union de faces d'éléments différents.

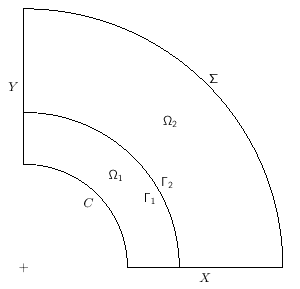

Fig. 1 -- La géométrie

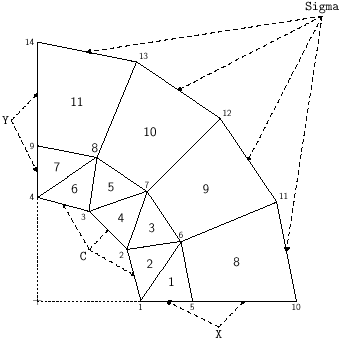

Fig. 2 -- Le maillage et les domaines géométriques

Le fichier de maillage au format `MÉLINA' correspondant

 TITRE 2
 Quart de couronne circulaire maille en 2 couronnes concentriques
 contenant respectivement 7 triangles et 4 quadrangles
*
 FORMAT DE LECTURE DES COORDONNEES '8F7.4'
                     DE LA NUMEROTATION GLOBALE   '4I3'
                     SANS COMMENTAIRE
*
 DESCRIPTION GLOBALE DU MAILLAGE
    VARIABLES D''ESPACE   'X'  'Y'
    NOMBRE D''ELEMENTS    11
*
***                 Definition des elements du maillage
*
 BLOC DE TRIANGLES DE LAGRANGE P1 : 7 ELEMENTS
 BLOC DE QUADRANGLES DE LAGRANGE Q1 : 4 ELEMENTS
 1.5000 0.0000 1.3858 0.5740 1.0000 0.0000
  5  6  1
 0.8660 0.5000 1.0000 0.0000 1.3858 0.5740
  2  1  6
 1.3858 0.5740 1.0607 1.0607 0.8660 0.5000
  6  7  2
 0.5000 0.8660 0.8660 0.5000 1.0607 1.0607
  3  2  7
 1.0607 1.0607 0.5740 1.3858 0.0000 1.0000
  7  8  4
 0.0000 1.0000 0.5000 0.8660 0.5740 1.3858
  4  3  8
 0.5740 1.3858 0.0000 1.5000 0.0000 1.0000
  8  9  4
 1.3858 0.5740 1.5000 0.0000 2.2500 0.0000 2.0787 0.8610
  6  5 10 11
 1.0607 1.0607 1.3858 0.5740 2.0787 0.8610 1.5910 1.5910
  7  6 11 12
 0.5740 1.3858 1.0607 1.0607 1.5910 1.5910 0.8610 2.0787
  8  7 12 13
 0.0000 1.5000 0.5740 1.3858 0.8610 2.0787 0.0000 2.2500
  9  8 13 14
*
***                 Definition des domaines geometriques
*
DOMAINE 'Omega1' (Elements triangulaires)
ELEMENTS 1 / 7
*
DOMAINE 'Omega2' (Elements quadrangulaires)
ELEMENTS 8 / 11
*
DOMAINE 'C' (Cercle interieur)
ELEMENT 2 ARETE 1 ELEMENT 4 ARETE 1 ELEMENT 6 ARETE 1
*
DOMAINE 'Sigma' (Cercle exterieur)
ELEMENT 8 ARETE 3 E 9 A 3 E 10 A 3 E 11 A 3
*
DOMAINE 'X' (Axe Ox)
E 1 A 3 E 8 A 2
*
DOMAINE 'Y' (Axe Oy)
E 7 A 2 E 11 A 4
*
DOMAINE 'Gamma1' (Frontiere intermediaire vue de Omega1)
E 1 A 1 E 3 A 1 E 5 A 1 E 7 A 1
*
DOMAINE 'Gamma2' (Frontiere intermediaire vue de Omega2)
E 8 A 1 E 9 A 1 E 10 A 1 E 11 A 1
FIN (du fichier de maillage)

Un exemple de fichier de maillage 3D

Il correspond au maillage d'un quart de coque sphérique
{ 1 < x²+y²+z² <1.75 ; y > 0 ; z < 0 } à l'aide de 8 éléments prismatiques d'ordre 2, chaque huitième de sphère étant maillé à l'aide de 4 triangles `sphériques' P₂ `presqu'égaux'.

 TITRE 1
 Quart de Coque Spherique : 8 Elements Prismatiques d'ordre 2, 75 points
*
* IMPRESSION DE NIVEAU 1
 FORMAT DE LECTURE DES COORDONNEES '6E12.5'
                   DE LA NUMEROTATION GLOBALE '18I4'
                   AVEC COMMENTAIRE
*
 DESCRIPTION GLOBALE DU MAILLAGE
    VARIABLES D'' ESPACE   'X'  'Y'  'Z'
    NOMBRE D'' ELEMENTS    8
*
***                 Definition des elements du maillage
*
 BLOC DE PRISMES DE LAGRANGE P2 : 8 ELEMENTS
   Element 1 : Coordonnees des points (Ligne commentaire ignoree)
  .10000+001  .00000+000  .00000+000  .70711+000  .00000+000 -.70711+000
  .70711+000  .70711+000  .00000+000  .17500+001  .00000+000  .00000+000
  .12374+001  .00000+000 -.12374+001  .12374+001  .12374+001  .00000+000
  .92388+000  .00000+000 -.38268+000  .70711+000  .50000+000 -.50000+000
  .92388+000  .38268+000  .00000+000  .16168+001  .00000+000 -.66970+000
  .12374+001  .87500+000 -.87500+000  .16168+001  .66970+000  .00000+000
  .13750+001  .00000+000  .00000+000  .97227+000  .00000+000 -.97227+000
  .97227+000  .97227+000  .00000+000  .12220+001  .00000+000 -.50616+000
  .97227+000  .58682+000 -.58682+000  .12220+001  .50616+000  .00000+000
   Element 1 : Numerotation globale des points (Ligne ignoree)
   1   4   6  51  54  56   2   5   3  52  55  53  26  29  31  27  30  28
   Element 2 : Coordonnees des points (Ligne ignoree)
  .70711+000  .00000+000 -.70711+000  .00000+000  .00000+000 -.10000+001
  .00000+000  .70711+000 -.70711+000  .12374+001  .00000+000 -.12374+001
  .00000+000  .00000+000 -.17500+001  .00000+000  .12374+001 -.12374+001
  .38268+000  .00000+000 -.92388+000  .00000+000  .38268+000 -.92388+000
  .38268+000  .46194+000 -.80010+000  .66970+000  .00000+000 -.16168+001
  .00000+000  .66970+000 -.16168+001  .66970+000  .80839+000 -.14002+001
  .97227+000  .00000+000 -.97227+000  .00000+000  .00000+000 -.13750+001
  .00000+000  .97227+000 -.97227+000  .50616+000  .00000+000 -.12220+001
  .00000+000  .50616+000 -.12220+001  .50616+000  .56065+000 -.10362+001
   Element 2 : Numerotation globale des points (Ligne ignoree)
   4  11  13  54  61  63   7  12   8  57  62  58  29  36  38  32  37  33
   Element 3 : Coordonnees des points (Ligne ignoree)
  .00000+000  .70711+000 -.70711+000  .70711+000  .70711+000  .00000+000
  .70711+000  .00000+000 -.70711+000  .00000+000  .12374+001 -.12374+001
  .12374+001  .12374+001  .00000+000  .12374+001  .00000+000 -.12374+001
  .38268+000  .80010+000 -.46194+000  .70711+000  .50000+000 -.50000+000
  .38268+000  .46194+000 -.80010+000  .66970+000  .14002+001 -.80839+000
  .12374+001  .87500+000 -.87500+000  .66970+000  .80839+000 -.14002+001
  .00000+000  .97227+000 -.97227+000  .97227+000  .97227+000  .00000+000
  .97227+000  .00000+000 -.97227+000  .50616+000  .10362+001 -.56065+000
  .97227+000  .58682+000 -.58682+000  .50616+000  .56065+000 -.10362+001
   Element 3 : Numerotation globale des points (Ligne ignoree)
  13   6   4  63  56  54   9   5   8  59  55  58  38  31  29  34  30  33
   Element 4 : Coordonnees des points (Ligne ignoree)
  .70711+000  .70711+000  .00000+000  .00000+000  .70711+000 -.70711+000
  .00000+000  .10000+001  .00000+000  .12374+001  .12374+001  .00000+000
  .00000+000  .12374+001 -.12374+001  .00000+000  .17500+001  .00000+000
  .38268+000  .80010+000 -.46194+000  .00000+000  .92388+000 -.38268+000
  .38268+000  .92388+000  .00000+000  .66970+000  .14002+001 -.80839+000
  .00000+000  .16168+001 -.66970+000  .66970+000  .16168+001  .00000+000
  .97227+000  .97227+000  .00000+000  .00000+000  .97227+000 -.97227+000
  .00000+000  .13750+001  .00000+000  .50616+000  .10362+001 -.56065+000
  .00000+000  .12220+001 -.50616+000  .50616+000  .12220+001  .00000+000
   Element 4 : Numerotation globale des points (Ligne ignoree)
   6  13  15  56  63  65   9  14  10  59  64  60  31  38  40  34  39  35
   Element 5 : Coordonnees des points (Ligne ignoree)
 -.70711+000  .00000+000 -.70711+000  .00000+000  .70711+000 -.70711+000
  .00000+000  .00000+000 -.10000+001 -.12374+001  .00000+000 -.12374+001
  .00000+000  .12374+001 -.12374+001  .00000+000  .00000+000 -.17500+001
 -.38268+000  .46194+000 -.80010+000  .00000+000  .38268+000 -.92388+000
 -.38268+000  .00000+000 -.92388+000 -.66970+000  .80839+000 -.14002+001
  .00000+000  .66970+000 -.16168+001 -.66970+000  .00000+000 -.16168+001
 -.97227+000  .00000+000 -.97227+000  .00000+000  .97227+000 -.97227+000
  .00000+000  .00000+000 -.13750+001 -.50616+000  .56065+000 -.10362+001
  .00000+000  .50616+000 -.12220+001 -.50616+000  .00000+000 -.12220+001
   Element 5 : Numerotation globale des points (Ligne ignoree)
  20  13  11  70  63  61  17  12  16  67  62  66  45  38  36  42  37  41
   Element 6 : Coordonnees des points (Ligne ignoree)
  .00000+000  .70711+000 -.70711+000 -.70711+000  .00000+000 -.70711+000
 -.70711+000  .70711+000  .00000+000  .00000+000  .12374+001 -.12374+001
 -.12374+001  .00000+000 -.12374+001 -.12374+001  .12374+001  .00000+000
 -.38268+000  .46194+000 -.80010+000 -.70711+000  .50000+000 -.50000+000
 -.38268+000  .80010+000 -.46194+000 -.66970+000  .80839+000 -.14002+001
 -.12374+001  .87500+000 -.87500+000 -.66970+000  .14002+001 -.80839+000
  .00000+000  .97227+000 -.97227+000 -.97227+000  .00000+000 -.97227+000
 -.97227+000  .97227+000  .00000+000 -.50616+000  .56065+000 -.10362+001
 -.97227+000  .58682+000 -.58682+000 -.50616+000  .10362+001 -.56065+000
   Element 6 : Numerotation globale des points (Ligne ignoree)
  13  20  22  63  70  72  17  21  18  67  71  68  38  45  47  42  46  43
   Element 7 : Coordonnees des points (Ligne ignoree)
 -.70711+000  .70711+000  .00000+000  .00000+000  .10000+001  .00000+000
  .00000+000  .70711+000 -.70711+000 -.12374+001  .12374+001  .00000+000
  .00000+000  .17500+001  .00000+000  .00000+000  .12374+001 -.12374+001
 -.38268+000  .92388+000  .00000+000  .00000+000  .92388+000 -.38268+000
 -.38268+000  .80010+000 -.46194+000 -.66970+000  .16168+001  .00000+000
  .00000+000  .16168+001 -.66970+000 -.66970+000  .14002+001 -.80839+000
 -.97227+000  .97227+000  .00000+000  .00000+000  .13750+001  .00000+000
  .00000+000  .97227+000 -.97227+000 -.50616+000  .12220+001  .00000+000
  .00000+000  .12220+001 -.50616+000 -.50616+000  .10362+001 -.56065+000
   Element 7 : Numerotation globale des points (Ligne ignoree)
  22  15  13  72  65  63  19  14  18  69  64  68  47  40  38  44  39  43
   Element 8 : Coordonnees des points (Ligne ignoree)
 -.10000+001  .00000+000  .00000+000 -.70711+000  .70711+000  .00000+000
 -.70711+000  .00000+000 -.70711+000 -.17500+001  .00000+000  .00000+000
 -.12374+001  .12374+001  .00000+000 -.12374+001  .00000+000 -.12374+001
 -.92388+000  .38268+000  .00000+000 -.70711+000  .50000+000 -.50000+000
 -.92388+000  .00000+000 -.38268+000 -.16168+001  .66970+000  .00000+000
 -.12374+001  .87500+000 -.87500+000 -.16168+001  .00000+000 -.66970+000
 -.13750+001  .00000+000  .00000+000 -.97227+000  .97227+000  .00000+000
 -.97227+000  .00000+000 -.97227+000 -.12220+001  .50616+000  .00000+000
 -.97227+000  .58682+000 -.58682+000 -.12220+001  .00000+000 -.50616+000
   Element 9 : Numerotation globale des points (Ligne ignoree)
  25  22  20  75  72  70  24  21  23  74  71  73  50  47  45  49  46  48
*
***                 Definition des domaines geometriques
*
DOMAINE 'OMEGA'
E 1 /  8
*
DOMAINE 'GAMMA'
E 1 F 1 E 2 F 1 E 3 F 1 E 4 F 1 E 5 F 1 E 6 F 1 E 7 F 1 E 8 F 1
*
DOMAINE 'SIGMA'
E 1 F 5 E 2 F 5 E 3 F 5 E 4 F 5 E 5 F 5 E 6 F 5 E 7 F 5 E 8 F 5
*
DOMAINE 'XOY'
E 1 F 4 E 4 F 4 E 7 F 2 E 8 F 2
*
DOMAINE 'XOZ'
E 1 F 2 E 2 F 2 E 5 F 4 E 8 F 4
FIN

Noter que l'on utilise dans ce deuxième exemple, la version 'AVEC COMMENTAIRE' de lecture des données des éléments; les lignes du type:

  Element x : Coordonnees des points
  Element y : Numerotation globale des points

ne sont donc que des lignes de commentaires et sont ignorées lors de la lecture du fichier : elles sont lues à l'aide d'un READ(UNIT,*) sans liste de variables.

Mome : Interface Modulef--MÉLINA

Une interface entre les structures de données de maillage issues de Modulef et un fichier de maillage au format MÉLINA a été développée. Elle permet d'utiliser les pre- et post-processeurs graphiques de Modulef. Il est ainsi possible de transformer une structure NOPO ou des structures MAIL et COOR en un fichier de maillage au format MÉLINA. Il est aussi possible de transformer un fichier de maillage MÉLINA en structure NOPO.
De même un fichier de résultats issu d'une exécution de MÉLINA à l'aide des procédures OPTERM, ECTERM, FETERM de la librairie sdexplo peut être transformé en une structure de donnée B de Modulef.
Ces transformations sont réalisées à l'aide du programme mome qui utilise les librairies nopo, utsd, utii, util_xxx de Modulef et les librairies initial, lecgeom, sdexplo, alodyn, redlib, ef3d, utiliter de MÉLINA et fait cohabiter les super-tableaux et les procédures de gestion dynamique de la mémoire des deux codes.

LCNOMD	Lecture des noms des domaines géométriques (construction du tableau des noms de domaine #OMDOM).
LCDOMA	Lecture des constituants d'un domaine géométrique (construction d'une structure #ISTEL, dont le niveau est le numéro du domaine géométrique, i.e. le rang de son nom dans le tableau des noms de domaine #OMDOM).
LCELDO	Cas d'un constituant volumique, i.e. d'un élément dont la dimension est égale à la dimension d'espace.
LCFADO	Cas d'un constituant de dimension inférieure àla dimension d'espace, c'est-à-dire un domaine de bord : face, arête ou point.

#OMDOM	Noms des domaines géométriques.
#ISTEL	Structures décrivant les domaines géométriques.
#TERDO	Structure décrivant les calculs sur les domaines.

|Sommaire général | Présentation |

Directives : | ALLOCATION | STRUCTURE | INCONNUE | QUADRATURE | SYMETRIE | CALCUL | CALCUL SPECTRAL | AUTRES CALCULS | ASSEMBLAGE | DONNEE |

Le caractère : n'est utilisé ici que pour faire joli; il s'agit d'un caractère séparateur de données qui peut être remplacé par un blanc :>)

Le caractère : n'est utilisé ici que pour faire joli; il s'agit d'un caractère séparateur
de données qui peut être remplacé par un blanc :>)
